【维修】米格/智马大功率主轴伺服电机套装含驱动器制动电阻高转

发布时间 2022-10-12
信息分类 伺服驱动器维修
租金 电话联系
最短赁期 一个月
发布公司 广州必卓设备维修有限公司
联系人 梁燕平
联系电话 1333287**** 查看完整联系方式
公司信息

广州必卓设备维修有限公司
联系人:梁燕平
联系电话:1333287****
地址:广州市越秀区海珠北路212号5号楼第三层第A304号商铺

信息详情

390e5c21135e32f7.jpgf9974fbdb49fc573.jpg3c3b2dfbcbc9c14a.jpgc946e14bab4de5c1.jpgd8d1c8ecff0ed750.jpg472158993026d310.jpg6d9c0bd5d4f770b2.jpgc932bab2cae9b964.jpg



主轴伺服应用方案



随着科学技术的不断提高,机床行业正朝着高精度、高速度、集成化的方向发展。主轴是直接带动工件进行旋转切削的主要工具,因此主轴的精度与效率直接影响加工件的精度、其表面粗糙度以及对加工件的切削效率。






方案






本文是基于AC100-C主轴伺服驱动器在车床主轴上的应用。






AC100-C作为主轴驱动单元,配合广数928TA2数控给定信号进行主轴调速与主轴定位控制,在同一台机床上完成车削与钻孔多道加工工序。






工艺流程



(1)机床启动,夹头夹紧,数控给定模拟量调速信号,主轴高速旋转,车刀进入工位,进入车削加工。



(2)车削加工完成后,数控切换信号,将速度模式转为位置模式控制,工件旋转到设定角度,动力头进入工位进行钻孔加工。



(3)依次进行其余5个角度的位置定位与钻孔加工。



(4)钻孔加工完成之后,再次转换为速度模式,进行第二次车削加工。










I/O接线









调试方法






步:将电机铭牌参数输入F5.00—F5.11。



第二步:根据编码器安装方式,确定电机与编码器传动比例并将齿轮比输入F5.19,设置编码器分辨率F5.16为1024



第三步:将F5.12设置为1,进入自学习。



第四步:输入/输出端子功能码确认



第五步:将要定位角度换算成编码器(4倍频)值输入F9.06-F9.011。如果不知道确切角度,可以通过手动旋转主轴,检测编码器反馈值C-27,将其输入F9-06-F9.11。



第六步:根据定位效果,调增位置环参数F9.03、F9.04。






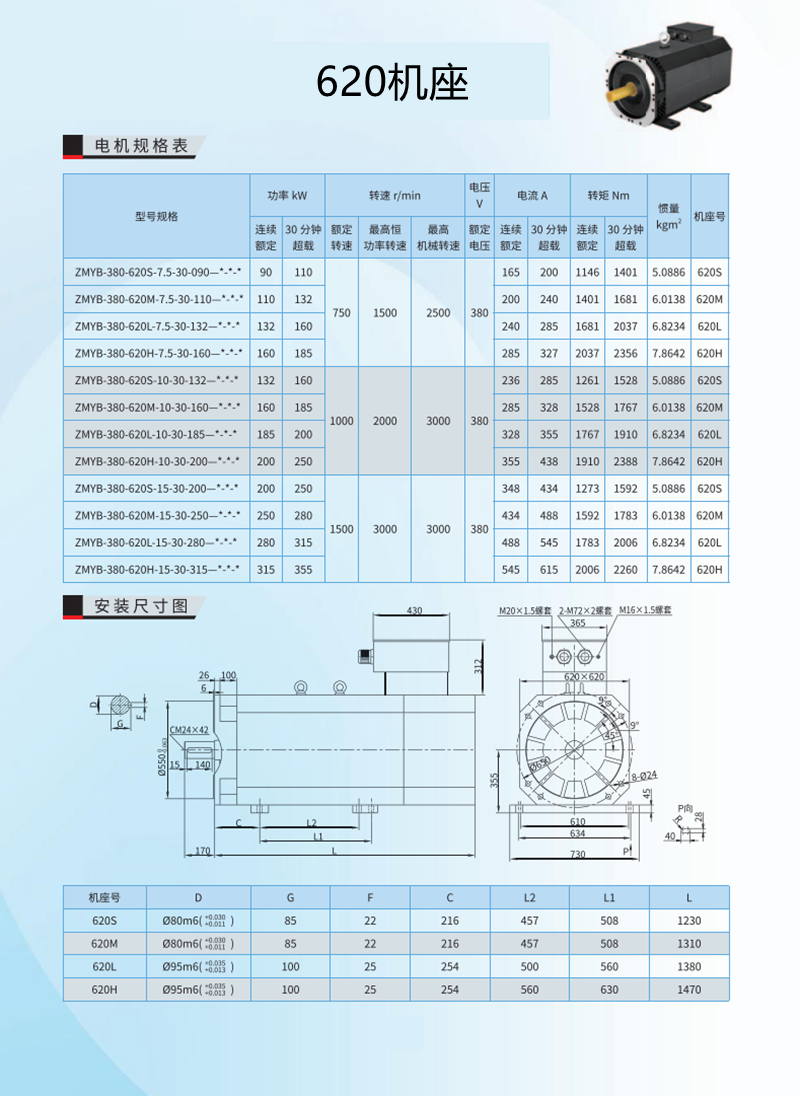

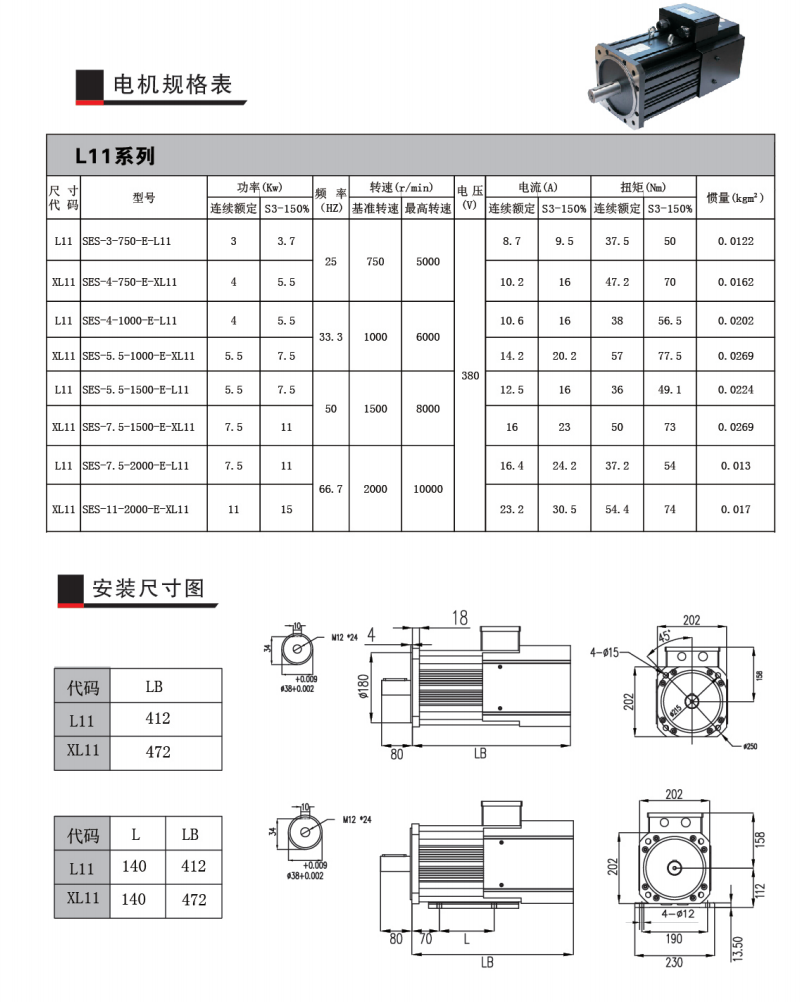

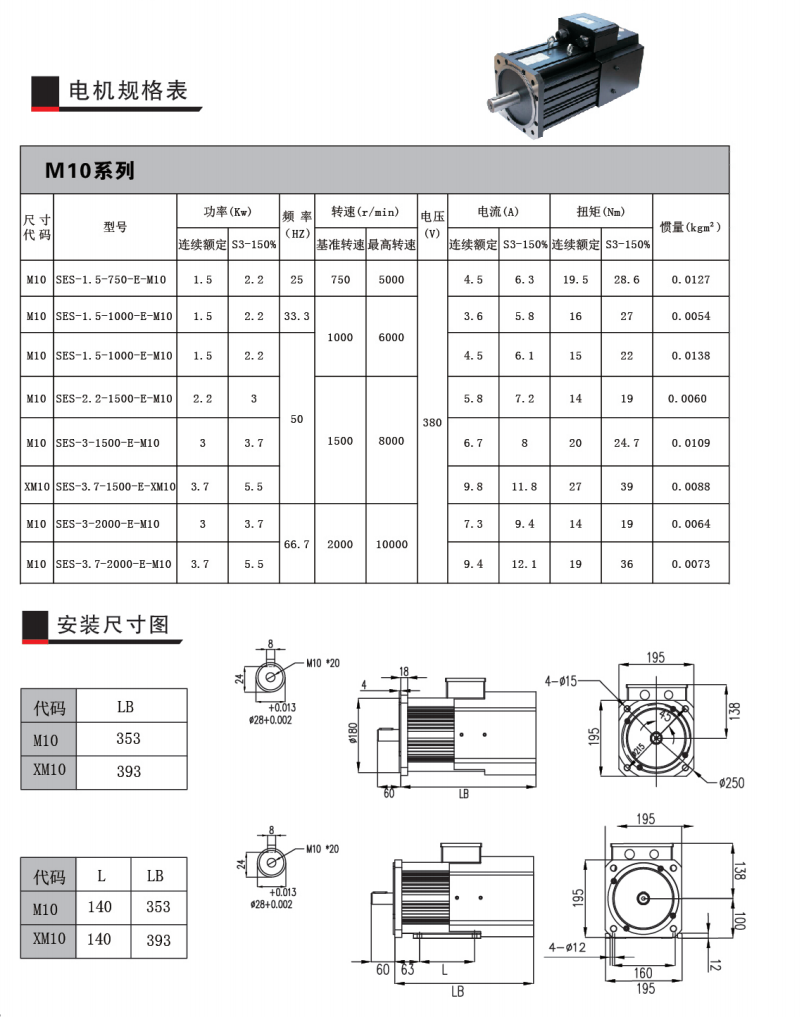

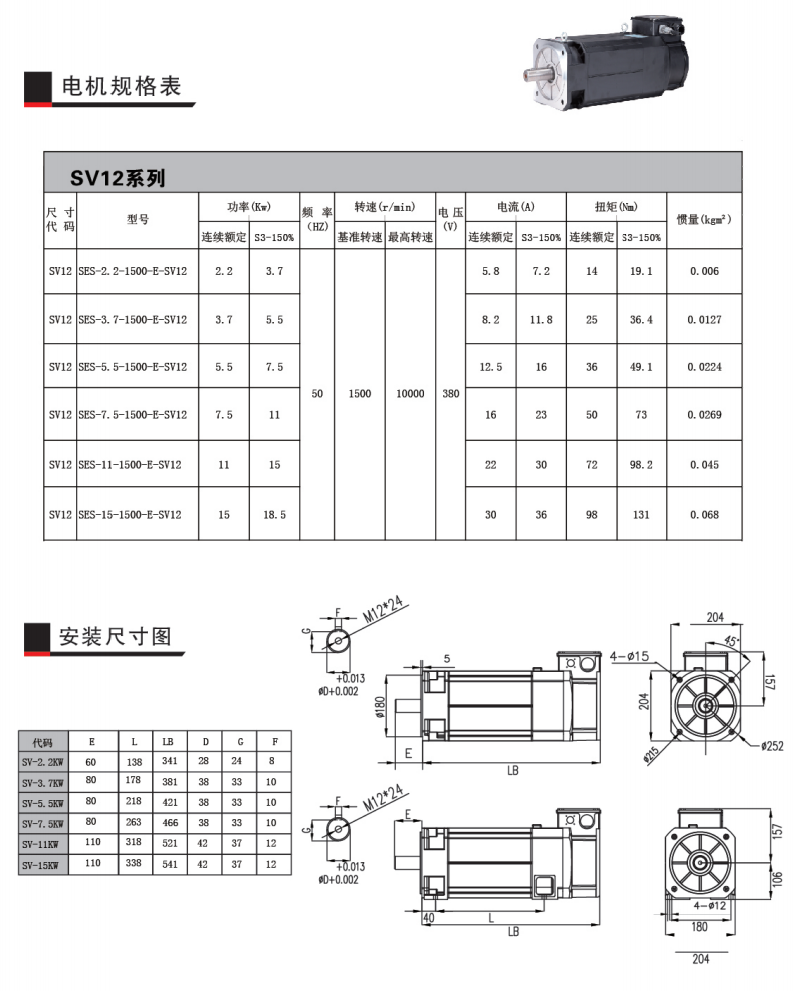

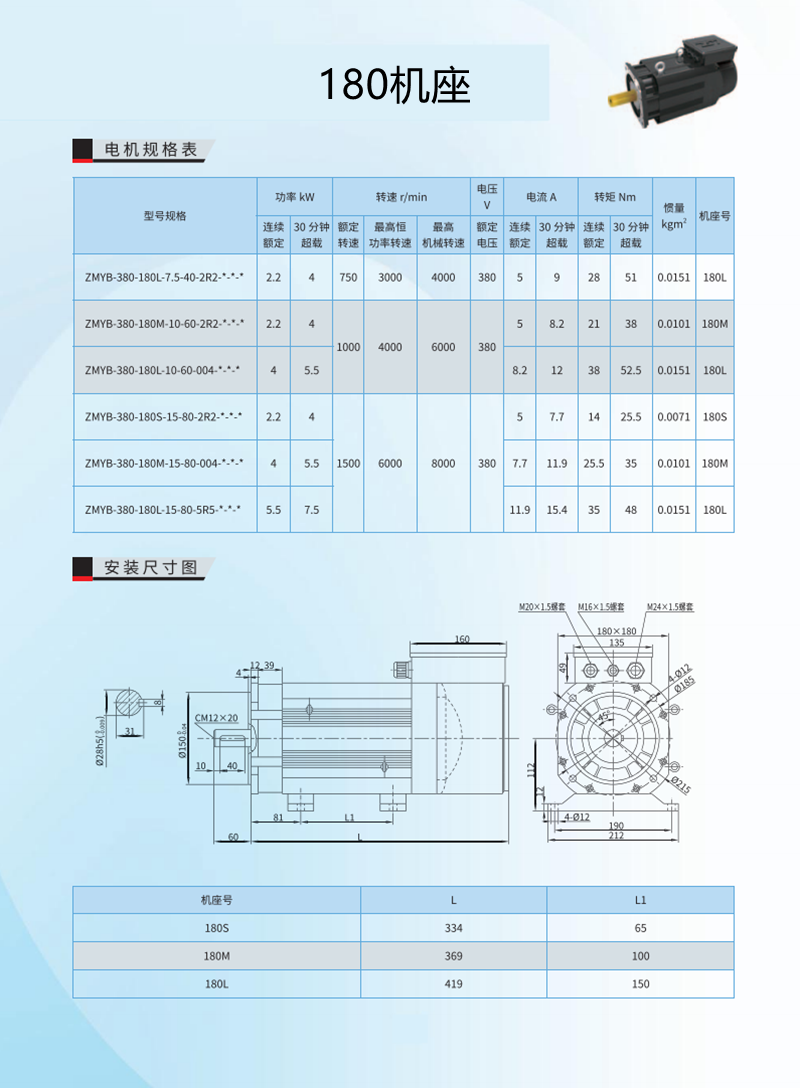

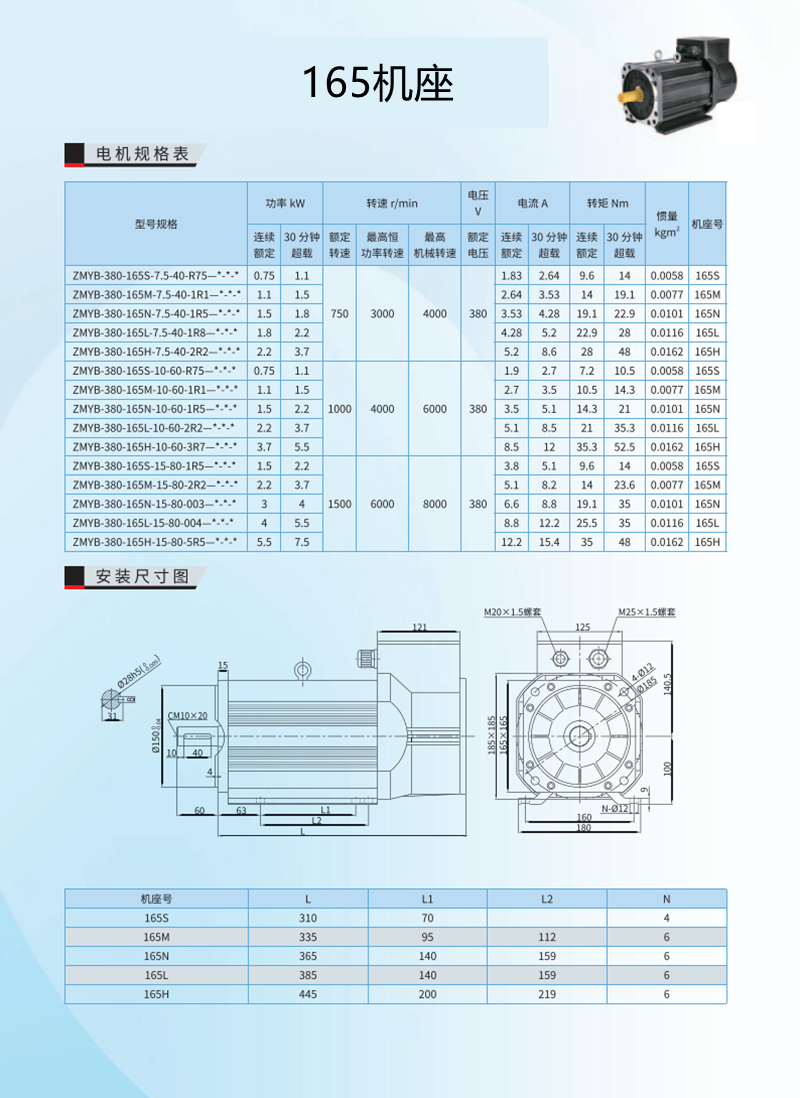

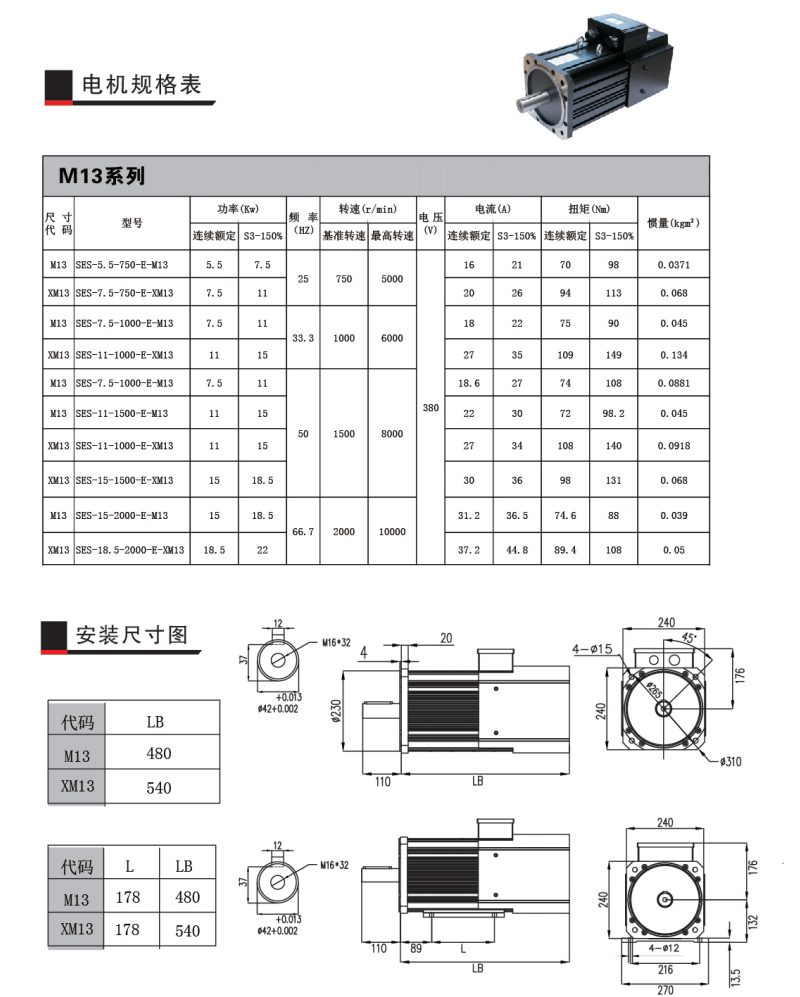

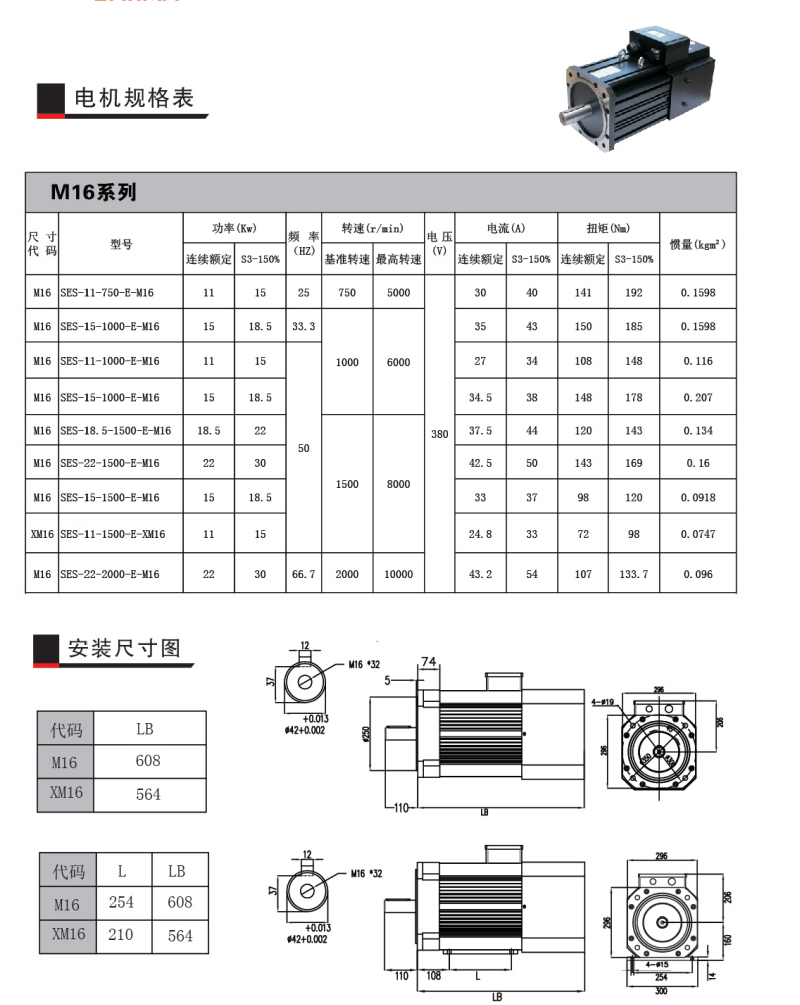

085b2e793e4ef995.png07bc38b7d26cfb75.jpg43bcf224f7de79bc.pngda156a0c855a57c0.jpg8e7a9709762a3d43.pngde513ea2a0cd39dc.pnga98190aa6a657916.png2451bf6e3bd7d32c.png8fd6bc9c1c45b6cb.png3be37d62feb54afc.pngc81255aa3eaeebca.png697cf8103d679550.png3a85267d3ab9951e.png520860c234e1ce18.pngd9521af40bedc2e6.png217d4a56f7163cc8.png676bfbabf116af26.png758c1dfc004785a9.pngc85b17500ddae23f.png25b7d8e5f609cc63.png6e3ee714b5411efc.pnge23110b65cee0d14.pngbf7033b8a61425e9.png10bdf329821460d6.png3120b85e2993bcd4.png47f62b4d0ef638b3.pngfca0acbf106d1825.png60d5a6437d07693f.pngc7ff4e259ba34249.pngabe585c0a2a385bd.png627809c67f19d6a9.jpgd5b1498854c50dd5.pnge6ca1b5f1ea8b903.png70fa4359e110e5eb.pngfca4bf5482f7653d.png504a7b9c5fa23ffa.png916926c077109ba8.png38a1a20f7a42ab9e.png85de4298efd21158.pngc213a40b0d0e1b40.pnge5be4905ddc5257d.png
